集成电路封装技术演进对电子元器件可靠性的影响研究
在微电子产业快速迭代的今天，集成电路封装技术已不再是简单的“外壳保护”，而是直接影响电子元器件可靠性的核心环节。从传统的引线键合到如今的先进封装，每一步演进都在重塑半导体器件的性能边界。作为深耕这一领域的从业者，江阴和普微电子有限公司的技术团队观察到，封装技术的每一次突破，都伴随着对芯片与系统间互连可靠性的重新定义。
封装技术演进的核心逻辑：从物理保护到电气性能协同

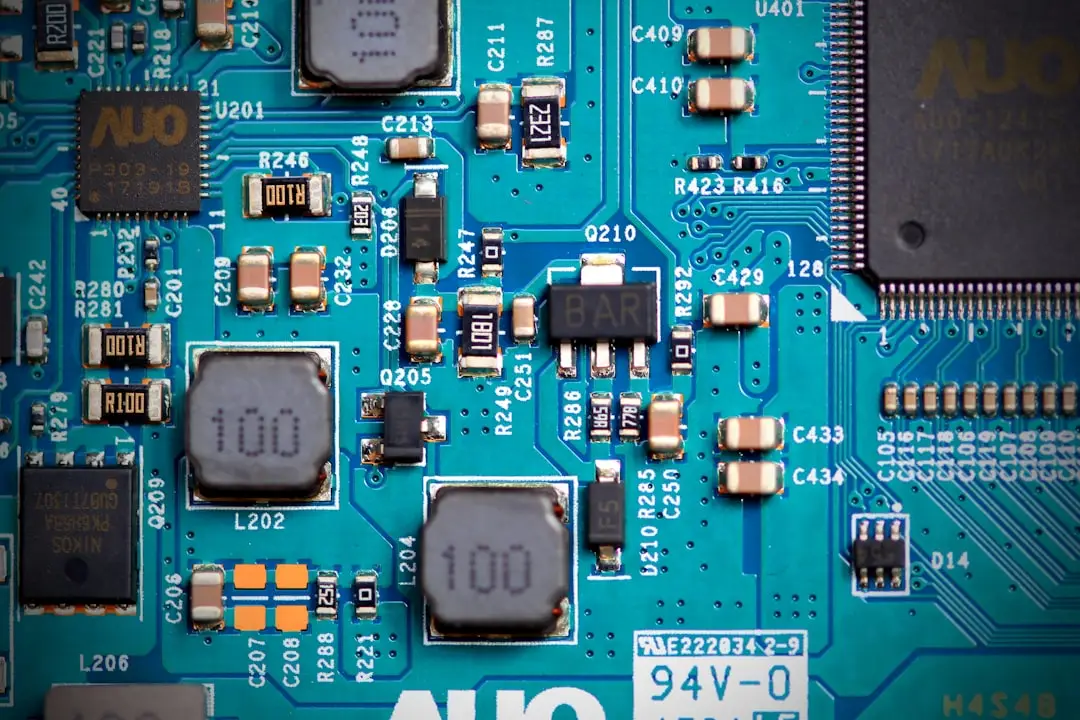

早期的封装主要解决半导体器件的机械支撑和引脚连接问题，但随着芯片集成度提升，封装逐渐承担起散热、信号传输和应力管理的多重职责。以我们熟知的QFP(四方扁平封装)为例，其引脚间距曾一度缩小至0.4mm，但面对更高频的电子元器件应用，寄生参数和热膨胀失配成为可靠性瓶颈。
进入BGA（球栅阵列）时代，焊球阵列不仅增加了引脚密度，更通过底部填充胶技术分散了热循环应力。数据表明，采用先进底部填充工艺的BGA封装，在-55℃至125℃温度循环测试中，寿命相比传统QFP提升了3倍以上。这背后是封装材料与结构对微电子器件失效模式的深刻理解。
实操方法：如何通过封装设计提升电子元器件可靠性
在实际工程中，要确保半导体器件的长期稳定，需重点把控以下环节：
- 应力缓冲层设计：在芯片与基板之间引入柔性缓冲层（如聚酰亚胺），可将热应力降低40%-60%，避免焊点开裂；
- 引脚共面性控制：对于多引脚封装，共面性偏差需控制在50μm以内，否则回流焊时易产生虚焊，直接影响电子元器件的导通可靠性；
- 模塑化合物（EMC）选择：选用低吸水率（<0.3%）、高玻璃化转变温度（>175℃）的EMC，可有效抑制“爆米花效应”，避免芯片分层。
我们曾在一款车规级芯片的封装中，通过优化引线弧度（从0.8mm降至0.5mm）并配合局部模塑技术，使器件在85℃/85%RH高温高湿测试中的失效比例从2.3%降至0.15%。这验证了封装细节对微电子系统可靠性的决定性影响。
数据对比：不同封装工艺下的可靠性表现
为直观说明演进效果，以下对比两组常见工艺：
- 传统引线键合 vs. 硅通孔（TSV）技术：在1000次热循环后，TSV互连的电阻漂移仅0.2%，而引线键合的电阻变化可达8%-12%，且TSV的寄生电感降低了70%，这对高频集成电路尤为重要。
- 环氧树脂灌封 vs. 芯片级底部填充：在振动测试（10-2000Hz）中，采用毛细填充的芯片焊点寿命是灌封方案的5.8倍，因为前者能更均匀地分配机械应力。
这些数据背后反映了一个趋势：封装已从“附属工艺”演变为半导体器件可靠性设计的核心变量。尤其对于5G通信、自动驾驶等场景下的电子元器件，封装结构直接决定了系统的寿命与安全裕度。
回看过去十年，集成电路封装从单芯片向多芯片堆叠、从平面互连向三维集成跨越，每一次跃进都在重新定义“可靠”的边界。江阴和普微电子有限公司在从事芯片封装测试服务时，始终强调一个理念：封装不是终点，而是微电子系统可靠性的起点。唯有将封装设计与器件物理、应用环境深度耦合，才能真正释放半导体器件的潜力。
