车规级与工规级芯片：封装工艺的分水岭在哪里？

在微电子封装领域，车规级（AEC-Q100 Grade 0~2）与工规级芯片的差异绝非仅是“温度范围更宽”这么简单。作为长期为汽车电子、工业控制提供高可靠集成电路封装方案的江阴和普微电子，我们观察到这两类半导体器件在封装材料、结构设计和工艺控制上的分歧，直接决定了终端电子元器件的寿命与失效模式。本文从封装工艺视角，拆解其中的核心逻辑。

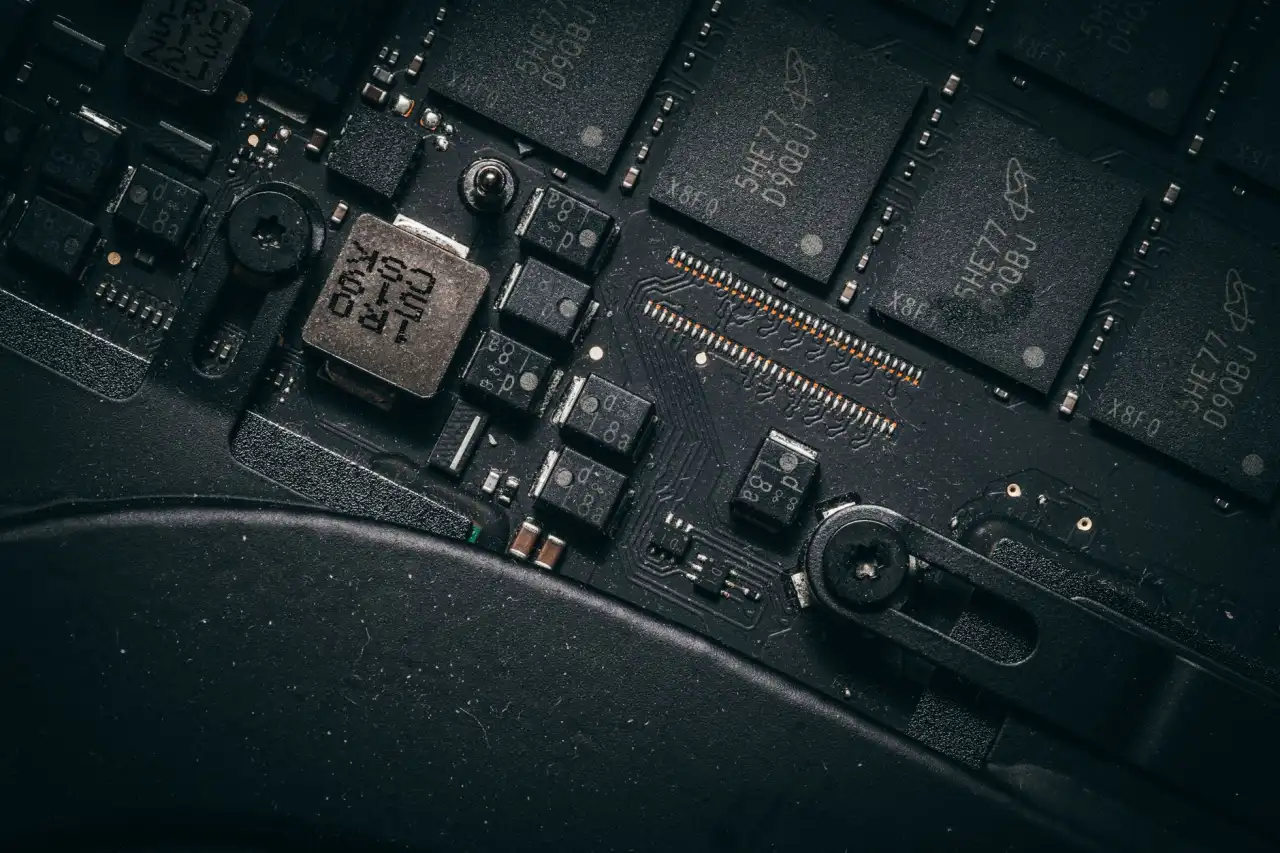

一、材料体系与热机械应力设计

车规级芯片的封装首先在**基板材料**上拉开差距。常规工规级产品多采用FR-4或普通BT树脂基板，而车规级普遍要求使用**低CTE（热膨胀系数）的HDI基板**或陶瓷基板，以匹配-40℃~150℃甚至175℃的极端温度循环。例如，在焊球阵列封装（BGA）中，车规级要求焊球合金从SAC305（锡银铜）升级为掺杂了Ni或Sb的SACQ系列，目的是抑制界面金属间化合物（IMC）的过度生长——这直接影响焊点在高低温冲击下的抗疲劳能力。

另一个常被忽视的细节是**模塑化合物（Molding Compound）**的选择。工规级常用环氧树脂的吸水率可允许在0.3%左右，而车规级必须控制在0.1%以下，且要求更高的玻璃化转变温度（Tg>175℃）。否则，在高温高湿环境下，水汽气化导致的“爆米花效应”会直接撕裂芯片钝化层，这类失效在发动机舱内的ECU中屡见不鲜。

二、关键工艺参数：从引线键合到回流焊

以引线键合工艺为例，车规级芯片对**键合拉力（Ball Shear）**的管控阈值比工规级高出约30%。比如，25μm金线在工规中要求拉力大于6g即可，车规则要求大于8g，且需通过100%的在线拉力监测。更关键的是，车规封装普遍引入**铜线或银合金线**替代金线，但铜的硬度高，容易损伤铝垫，必须通过优化超声波能量和键合温度（通常控制在200℃±5℃）来平衡。

到了回流焊环节，车规级要求峰值温度曲线更“陡”但更短，通常建议峰值温度260℃（±2℃），且超过217℃的时间控制在45~75秒。相比之下，工规级允许较宽的窗口（60~120秒）。因为汽车电子常采用PoP（封装堆叠）结构，过长的液相时间会导致底部焊球塌陷或桥连，这种缺陷在视觉检查中极难发现，只能依赖X-Ray或3D CT抽检。

三、可靠性验证的“隐藏门槛”

很多工程师以为车规只是多做几次温度循环，实则不然。封装工艺端的验证重心在于**预处理（Preconditioning）**等级。工规级通常只做MSL 3（湿度敏感等级3，30℃/60%RH，192小时），而车规级强制要求MSL 1（85℃/85%RH，168小时）后再进行3次无铅回流。仅此一项，就淘汰了大量封装代工厂——因为MSL 1对等离子清洗、除湿烘烤的工艺节拍要求极其苛刻。

此外，车规级封装还增加了晶须生长抑制测试和高压蒸煮试验（uHAST，130℃/85%RH/96h），后者对塑封料与引线框架界面的结合力提出极高要求。我们在实际生产中发现，若引线框架表面粗化度（Ra）低于0.4μm，uHAST后的分层比例会从0.5%飙升至8%，这直接导致整车厂PPM（百万分之不良率）超标。

四、常见工艺误区提醒

• 误区一：认为车规芯片只需“筛选”而非“设计”。实际上，封装结构（如是否采用FOWLP扇出型封装）在流片前就必须定义，否则后期改版成本极高。
• 误区二：忽略锡须问题。纯锡镀层在车规环境下（振动+温度循环）极易生长晶须，必须使用雾锡或掺杂铋的镀层，且镀层厚度需控制在8~12μm。
• 误区三：把工规的AOI（自动光学检测）标准套用到车规。车规要求3D SPI（锡膏检测仪）覆盖率100%，且对气泡面积比限制在10%以内（工规为25%）。

五、从封装看未来：异构集成的挑战

当前，800V高压平台和SiC（碳化硅）器件正在倒逼封装工艺升级。车规级SiC模块不再使用传统铝线键合，而是转向银烧结（Silver Sintering）技术，其工艺温度高达250℃且需施加30MPa压力，这对设备的对位精度和气氛控制提出了远超工规的挑战。作为微电子封装服务商，我们已在银烧结产线上实现了±0.5%的厚度均匀性控制，但必须承认，国内在该领域的良率与国际先进水平仍有3~5年的差距。

说到底，车规与工规的差异，是可靠性预算的差异——前者愿意为每一个百分点的失效率下降付出十倍成本，而后者追求性价比的平衡。对于电子元器件采购方而言，最忌“用工规思维做车规项目”，因为一次现场失效的召回成本，足以抵消所有封装节省的费用。这也是江阴和普微电子始终坚持车规产线独立运营、参数不可豁免的原因所在。
