车规级芯片需求攀升，微电子封装技术如何应对高可靠性挑战

汽车电动化与智能化的浪潮，正将车规级芯片的可靠性标准推向前所未有的高度。从动力总成到ADAS系统，每一颗半导体器件都必须在-40℃至175℃的极端温差、持续振动及电磁干扰下保持稳定运行。这对微电子封装技术而言，已不是简单的工艺升级，而是一场关于材料、结构与应力管理的系统性挑战。

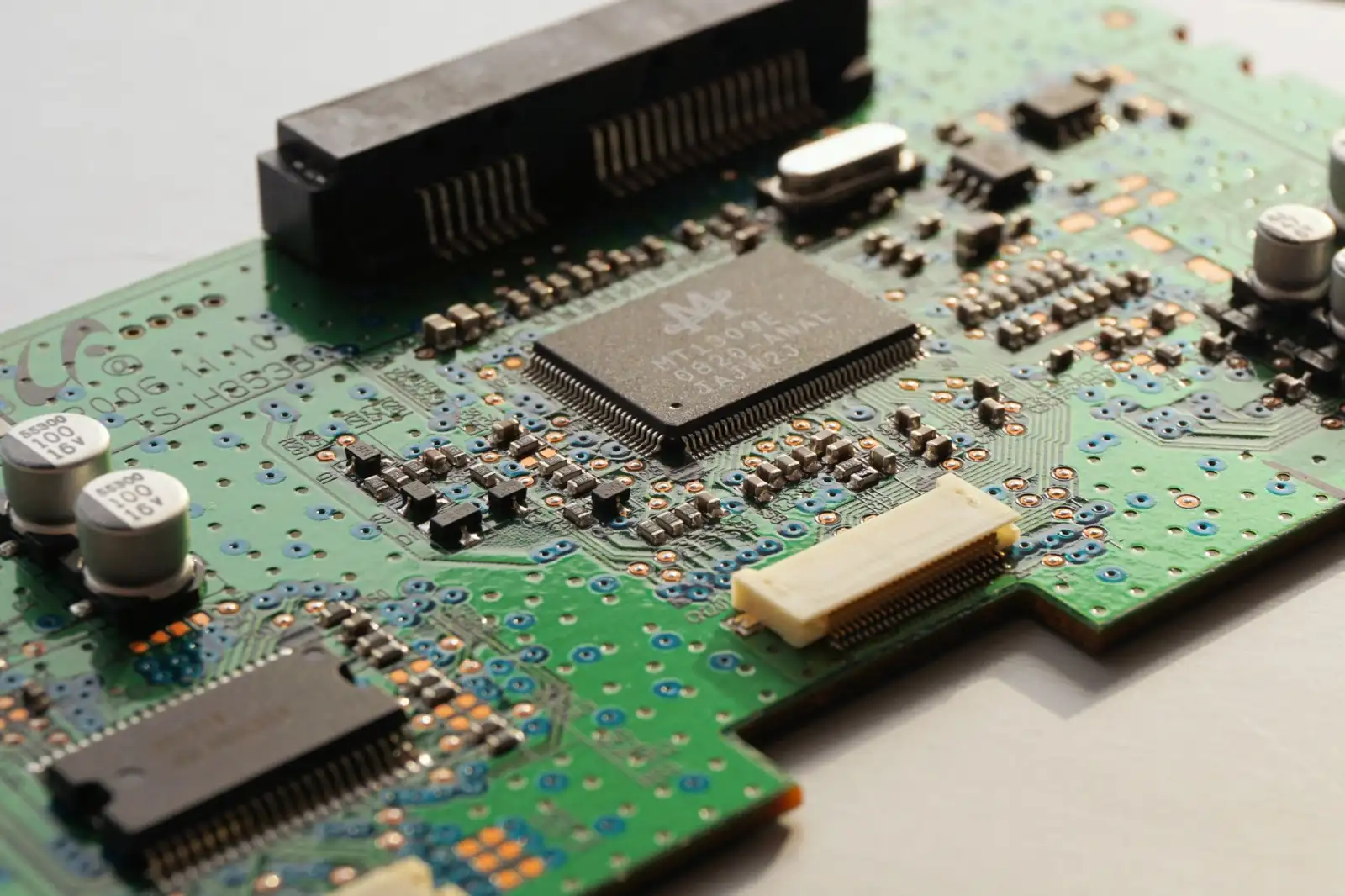

车规级封装的“三重门”：热、力、密

车规芯片与消费级芯片最大的分野，在于失效机理的差异。消费电子允许百万分之几百的失效率，而车规级要求**DPPM（每百万缺陷率）低于10**。要实现这一目标，封装环节必须解决三个核心矛盾：

• 热膨胀系数失配——芯片（Si，CTE≈2.6ppm/℃）与基板（Cu，CTE≈17ppm/℃）在温度循环中产生剪切应力，直接导致焊点疲劳开裂；
• 振动与冲击——发动机舱内的随机振动频谱（10-2000Hz）会诱发引线键合点微动磨损；
• 湿气与离子污染——塑封料中的氯离子在电场下迁移，造成漏电或腐蚀。

从“引线”到“凸点”：互连技术的代际跃迁

传统铝引线键合（wire bonding）在应对大电流密度时逐渐力不从心。我们观察到，**铜夹扣（Cu Clip）与裸铜凸点（Cu Pillar Bump）正成为车规级功率器件的主流选择**。以某款主驱逆变器用的IGBT模块为例，采用Cu Clip互连后，热阻比铝线降低约25%，抗温度循环寿命提升3倍以上。这背后的物理逻辑很简单——铜的导热系数（398W/m·K）是铝（237W/m·K）的1.7倍，且更粗的截面（0.2mm vs 0.05mm）显著降低了电阻与电感。

不过在先进驾驶辅助系统的图像传感器封装中，我们反而要“做减法”。这类半导体器件对翘曲极其敏感，任何微米级的形变都会导致光学畸变。**扇出型晶圆级封装（FOWLP）**通过重新分布层（RDL）替代基板，将封装厚度压缩至300μm以下，同时利用环氧树脂的应力缓冲特性，将翘曲控制在±20μm以内。这不是简单的工艺替换，而是对芯片背面减薄、临时键合、塑封固化等多道工序的重新定义。

材料科学的“军备竞赛”

封装材料的选择往往被低估。我们对比了两类环氧塑封料（EMC）——传统双酚A型与联苯型——在高温高湿（85℃/85%RH，偏压1000小时）下的表现：联苯型EMC的离子含量（Na⁺<2ppm）比传统材料低一个数量级，且吸水率从0.35%降至0.12%。数字背后是血的教训：某Tier1厂商曾因塑封料配方不当，导致ECU在夏季高温后出现间歇性失效，最终召回三万台车辆。**材料参数不是纸面指标，而是关系到AEC-Q004中“零缺陷”目标的生死线**。

从上述对比可以看出，没有万能的封装方案，只有针对特定应力场景的工程权衡。就像我们给客户的建议——**先做失效模式分析（FMEA），再谈工艺路线**。比如，对于引擎舱内的电子元器件，我们优先推荐银烧结（Ag Sintering）代替软钎焊，因为银的熔点（961℃）远高于锡基焊料（~220℃），即使在200℃环境下也能保持完整的机械强度。

回到行业本质，车规级芯片的可靠性不是某个单一环节的“炫技”，而是从晶圆制造到封装测试的全链条协同。江阴和普微电子在服务数十家车规客户的过程中，深刻体会到一点：**封装基板与芯片之间的应力缓冲层设计，往往比封装形式本身更决定长期可靠性**。我们曾通过调整聚酰亚胺缓冲层的厚度（从10μm增至15μm），将某款BGA封装的热循环失效时间延长了40%——代价仅是0.2mm的封装高度增加。

这些微观层面的较真，最终汇聚成驾驶者脚下的每一次平顺加速、方向盘前每一次精准的紧急制动。微电子行业常说“封装是芯片与世界的接口”，而在车规领域，这个接口的每一微米、每一摄氏度的余量，都关系着生命与信任。技术演进没有终点，但随着AEC-Q100 Rev-H、ISO 26262等标准持续加码，我们正朝着“十万分之一失效率”的目标稳步逼近。这条路很窄，但值得走到底。
